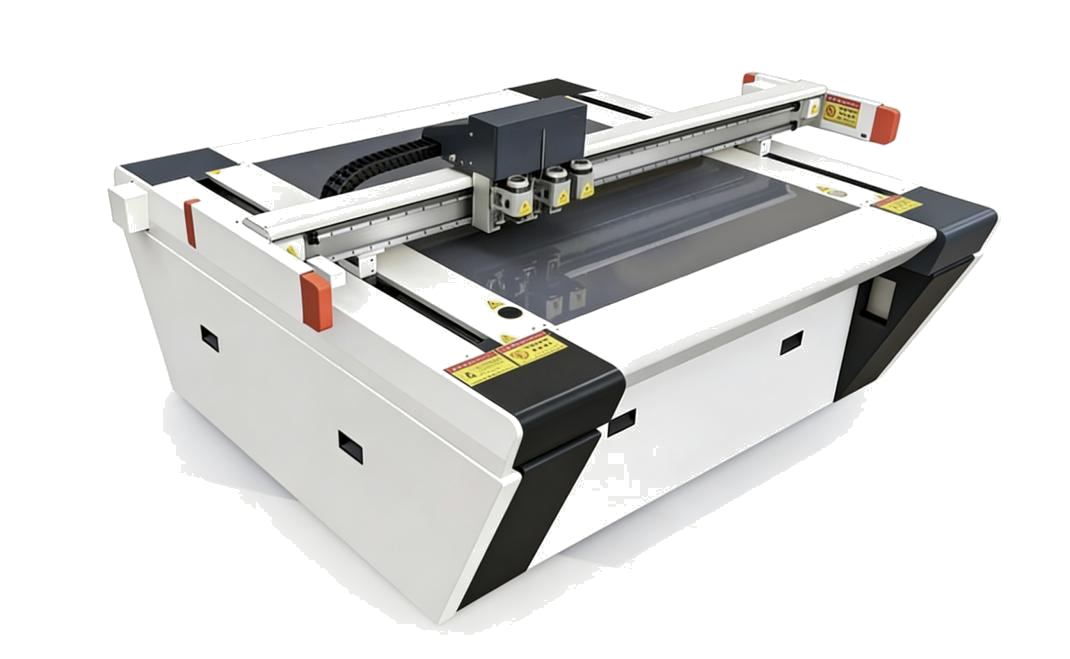

LY-PK-1816RM Máquina de corte de material flexible no metálico sin troquel (máquina de fabricación de muestras)
LY-PK-1816RM es una máquina de corte de material flexible no metálico sin troquel, diseñada específicamente para la fabricación de muestras y la producción personalizada de lotes pequeños en la industria del embalaje. Admite una amplia gama de materiales, incluyendo cartón gris, cartón, cartón corrugado, EVA y más, con un grosor máximo de corte de 50 mm y una precisión de trabajo de ±0.05 mm. La velocidad máxima de corte alcanza los 1200 mm/s con una velocidad de trabajo de hasta 1500 mm/s, lo que satisface plenamente el mercado de embalajes diversificado y de rápida respuesta de hoy en día. Adecuado para la fabricación de cajas de embalaje y muestras de papel, así como para la producción de lotes pequeños.
Esta máquina adopta un sistema de control servo de alta gama y no requiere un troquel de corte. El diseño multifunción integra procesos de corte, hendido, ranurado y medio corte en una sola máquina. Dos cabezales de trabajo impulsados de forma independiente permiten que múltiples herramientas operen de forma continua, con módulos de herramientas intercambiables entre estaciones. Por lo tanto, una máquina maneja el corte, el hendido, el ranurado y el trazado sin recalibración manual. El sistema de ajuste automático de herramientas incorporado permite la calibración con un solo toque y la compensación de longitud después del cambio de herramienta, lo que garantiza un cambio rápido con alta precisión.
El sistema de transmisión de alta precisión impulsado por servo ofrece bordes limpios y sin rebabas con una precisión de posicionamiento de hasta ±0.05 mm. Puede importar directamente archivos CAD, AI o DXF y generar trayectorias de corte con un solo clic, lo que permite a la máquina cortar cualquier forma compleja sin curva de aprendizaje. La optimización inteligente de trayectorias permite un procesamiento rápido, acortando el ciclo de fabricación de muestras y permitiendo una respuesta rápida a las solicitudes de los clientes. Los componentes clave están protegidos contra el polvo, lo que resulta en bajas tasas de fallos y un mantenimiento sencillo. El marco de acero integrado garantiza que no haya deformación durante la operación continua a alta velocidad.
Introducción mecánica
- Diseñado específicamente para la fabricación de muestras y la producción personalizada de lotes pequeños en la industria del embalaje y la impresión.
- Esta máquina cuenta con un sistema de control servo de alta gama y no requiere un troquel de corte.
-
Es compatible con una amplia gama de materiales, incluyendo cartón gris, cartón, cartón corrugado, EVA y más.
-
El diseño multifunción integra corte, hendido, ranurado y medio corte, lo que hace que una máquina sea adecuada para múltiples aplicaciones. Es ideal para la fabricación de cajas de embalaje y muestras de papel, y también admite la producción de lotes pequeños.
Características
|
|
El marco de acero integrado está soldado con acero al carbono grueso, lo que garantiza que no haya deformación ni vibración durante la operación continua a alta velocidad. Proporciona un rendimiento mecánico estable, garantizando la precisión del corte y la longevidad de la máquina.
|
|
|
Sistema de succión incorporado que activa inteligentemente las zonas de vacío según el tamaño del material, proporcionando una sujeción más fuerte y uniforme y mejorando significativamente la planitud de la lámina. Evita el levantamiento y el desplazamiento de los bordes, y es adecuado tanto para tableros delgados como gruesos.
|
|
|
Dos cabezales de trabajo impulsados de forma independiente permiten que múltiples herramientas operen de forma continua, y las herramientas son intercambiables entre módulos. Por lo tanto, una máquina maneja el corte, el hendido, el ranurado y el trazado. Con un grosor máximo de corte de 50 mm, la máquina es compatible con cartón corrugado, cartón gris, cartón, espuma delgada, cuero y otros materiales en láminas, satisfaciendo las necesidades diarias de fabricación de muestras.
|
|
|
El sistema de ajuste automático de herramientas incorporado permite el ajuste automático con un solo toque y la compensación de longitud después de un cambio de herramienta, sin necesidad de calibración manual. Esto garantiza un cambio rápido con alta precisión. El sistema de transmisión de alta precisión impulsado por servo ofrece una precisión de corte de hasta ±0.05 mm y produce bordes limpios y sin rebabas.
|
|
|
Puede importar directamente archivos CAD, AI o DXF y generar trayectorias de corte con un solo clic, lo que permite a la máquina cortar cualquier forma compleja sin curva de aprendizaje.
|
|
|
Los componentes clave están protegidos contra el polvo y los escombros, lo que resulta en bajas tasas de fallos y un mantenimiento rutinario sencillo. Además, el bajo consumo de energía garantiza una operación respetuosa con el medio ambiente y rentable. La optimización inteligente de trayectorias permite un procesamiento rápido, acortando el ciclo de fabricación de muestras y permitiendo una respuesta rápida a las solicitudes de muestras de los clientes.
|
Ejemplos de funciones
|
|
1. Ranurado (Ranura en V/U)
Ranurado en V/U conmutable, formación en un solo paso para materiales rígidos y blandos.
|
|
|
2. Corte de troquelado medio
Corte de troquelado medio, corta solo la capa superior para facilitar el desgarro y las piezas de conexión.
|
|
|
3. Hendido
Hendido uniforme, sin grietas ni arrugas al doblar.
|
|
|
4. Corte de troquelado completo
No se requiere troquel, corte preciso a través de toda la pieza, adecuado para muestreo de lotes pequeños. Corte de alta precisión sin arrugas en papel fino y sin estallido de bordes en papel grueso.
|
|
|
5. Corte de EVA
Cortador especial antiadherente, corte de EVA suave y limpio.
|
|
|
6. Corte de cartón corrugado
Corte, hendido y ranurado integrados para una reproducción precisa de las estructuras de cartón.
|
|
|
7. Corte de etiquetas adhesivas
Corte de troquelado con profundidad controlada con precisión que atraviesa solo el papel frontal y la capa adhesiva, dejando el soporte intacto.
|
|
|

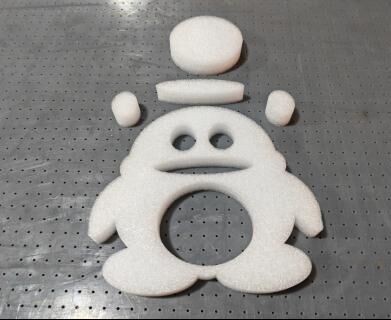

8. Corte de espuma
Capaz de cortar formas de contorno complejas de alta precisión, adecuado para el procesamiento de diversos insertos de embalaje.
|
Especificaciones técnicas
|
Velocidad máxima de trabajo
|
1500 mm/s
|
|
Velocidad máxima de corte
|
1200 mm/s
|
|
Precisión de trabajo
|
±0.05 mm
|
|
Grosor de la pieza de trabajo
|
50 mm
|
|
Tamaño de trabajo efectivo
|
L1800 mm * W1600 mm
|
|
Fuente de alimentación
|
380V ±10%
|
|
Potencia total
|
7.5 KW
|
|
Dimensión de la máquina
|
L2770 * W2580 * H1330 mm
|
Selección de lista de verificación de configuración
1, Configuración estándar
|
Imagen
|
Nombre
|
Introducción
|
|
|
Sistema de control de movimiento
|
Sistema de control de movimiento de alta gama de 6 ejes de alta velocidad: propiedad intelectual patentada, movimiento preciso del cabezal de corte, movimiento de curva suave.
|
|
|
Cuchilla oscilante eléctrica de alta frecuencia
|
Motor Maxon de alta frecuencia incorporado, velocidad de hasta 18.000 RPM, equipado con hoja de acero de tungsteno especialmente endurecida. Corta fácilmente varios materiales duros y gruesos (por ejemplo, cartón corrugado, cartón de nido de abeja, tablero KT, tablero de espuma de PVC) con alta velocidad, bordes lisos y limpios.
|
|
|
Herramienta de cuchilla de arrastre
|
Adecuado para materiales con un grosor ≤5 mm. Velocidad de corte más rápida en comparación con la cuchilla oscilante.
|
|
|
Juego de ruedas de hendido
|
Disponibles cuatro ruedas de hendido de diferentes anchos. Crea hendidos perfectos en varios cartones corrugados y de papel. Rueda de hendido de PVC opcional para hendido de PVC.
|
|
|
Pluma trazadora
|
Un bolígrafo neutro y un bolígrafo a base de aceite. Se utilizan para dibujar en materiales de papel/cartón y para la depuración de precisión de la máquina.
|
|
|
Puerto de transmisión Ethernet
|
Transmisión de datos flexible y estable, fuerte escalabilidad de automatización. Admite actualización y mantenimiento remotos, y permite el control de la máquina y la llamada de archivos dentro de una red de área local.
|
|
|
Controlador de circuito integrado
|
Controlador de circuito integrado de alto rendimiento (no una tarjeta de expansión de placa base de computadora). Se puede conectar a cualquier computadora ordinaria (incluidas las computadoras portátiles), sin necesidad de una PC dedicada de alta especificación. Si la computadora falla, se puede reemplazar fácilmente con una computadora ordinaria para operar la máquina.
|
|
|
Protección de seguridad
|
Diseño de seguridad anticolisión simple y elegante. Dispositivo de cortina de luz infrarroja incorporado con respuesta sensible, que garantiza la seguridad del operador y el funcionamiento fiable de la máquina.
|
|
|
Placa de aluminio de nido de abeja de grado aeronáutico + mesa de trabajo de PVC poroso
|
Primer uso en la industria de placa de aluminio de nido de abeja de grado aeronáutico: robusta, resistente a la intemperie, alta planitud, no se deforma fácilmente bajo carga pesada. Circulación de aire suave a través de la estructura interna de nido de abeja. Succión de vacío zonal opcional: flujo de aire potente y alta fuerza de sujeción. La mesa de trabajo de PVC poroso proporciona mejores resultados de hendido.
|
|
|
Pantalla táctil
|
Ajuste fino digital y almacenamiento de preajustes para la profundidad y presión del cuchillo a través de la pantalla táctil. Configure varios parámetros de corte para un control conveniente de la máquina.
|
|
|
Módulo de bomba de aire
|
El potente módulo de bomba de aire de vacío sujeta firmemente el material en la mesa de trabajo, lo que permite el procesamiento de productos personalizados a través del sistema de control de movimiento.
|
|
|
Módulo de posicionamiento láser
|
El módulo de posicionamiento de doble cursor permite el corte rápido y preciso de materiales impresos mediante posicionamiento manual de dos puntos.
|
|
|
Detección de mesa de trabajo
|
Detección automática de datos de planitud de la mesa de trabajo a través del módulo de detección de mesa de trabajo. Retroalimentación al centro de control para la compensación de precisión de la plataforma, logrando una planitud constante.
|
2. Configuración estándar
|
Imagen
|
Nombre
|
Introducción
|
|
|
Herramienta de ranurado de cartón gris
|
Diseñada específicamente para ranurar cartón gris. Ángulo múltiple ajustable: 0°~135° libremente ajustable.
|
|
|
Herramienta de ranurado de cartón
|
Diseñada para ranurar cartón. Autoajustable a la mesa de trabajo, con diseño anti-penetración. Logra fácilmente un ranurado de alta precisión para cartón.
|
|
|
Herramienta de ranurado V-CUT
|
Soporta el ranurado de tableros de nido de abeja, tableros KT y muchos otros materiales, con un ángulo ajustable de 0°~120°
|
|
|
Herramienta de ranurado para marcos de cuadros
|
Ranurado fijo de 90°, específicamente para marcos de cuadros, placas flexibles, tableros absorbentes de sonido, etc. para ranurado en ángulo de 90°.
|
|
|
Herramienta de corte de beso
|
Diseñada para corte de beso (penetración parcial) de materiales autoadhesivos, películas retroiluminadas para publicidad, etc. Cuando se utiliza con un sistema de registro de cámara de precisión, se pueden cortar fácilmente formas complejas e irregulares.
|
|
|
Herramienta de vibración de 2 mm
|
Herramienta de corte por vibración para espuma con carrera de vibración de 2 mm, especialmente diseñada para cortar materiales de espuma de hasta 50 mm de grosor, como espuma de perla EPE, espuma EVA, esponja, etc.
|
|
|
Sistema de registro de cámara
|
Corte rápido y preciso de materiales impresos a través del sistema de registro de cámara. El módulo integrado de clasificación de tareas QR permite la configuración automatizada de trabajos para la producción de lotes pequeños de diferentes lotes de productos.
|
|
|
Mesa de operación separada
|
Una mesa de operación independiente para la colocación conveniente de una computadora.
|
