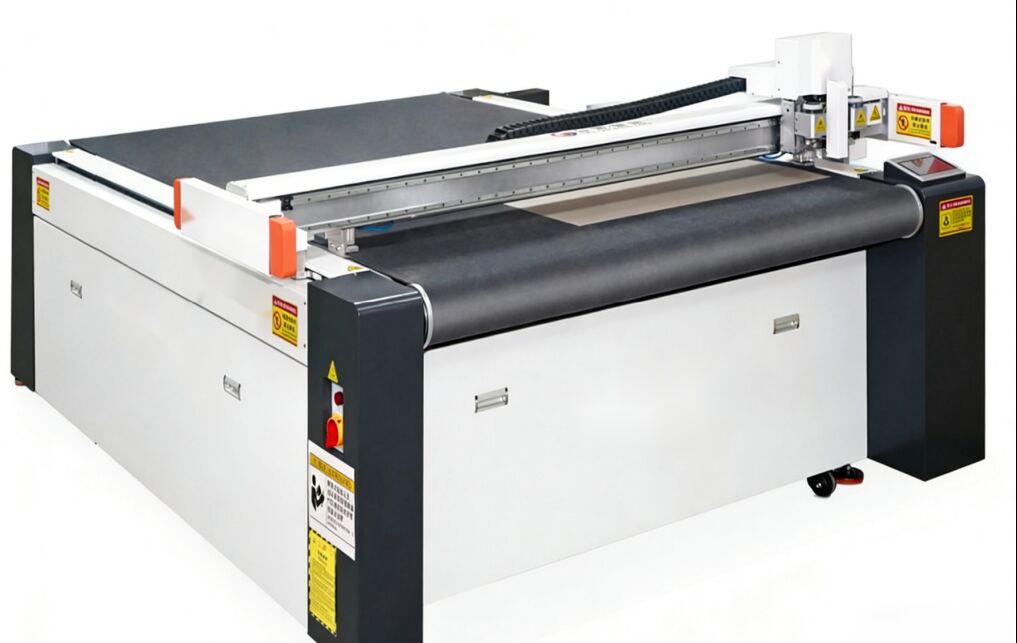

LY-PK-1816RM Máquina de corte de material flexible sin troquel, fabricante de muestras de corte de precisión, eficiencia

El marco de acero integrado está soldado con acero de alto carbono engrosado, lo que garantiza que no haya deformaciones ni vibraciones durante la operación continua a alta velocidad. Proporciona un rendimiento mecánico estable, garantizando la precisión del corte y la longevidad de la máquina.

Sistema de succión incorporado que activa inteligentemente las zonas de vacío según el tamaño del material, proporcionando una sujeción más fuerte y uniforme y mejorando significativamente la planitud de la lámina. Evita el levantamiento y el desplazamiento de los bordes, y es adecuado tanto para tableros finos como gruesos.

Dos cabezales de trabajo impulsados de forma independiente permiten que múltiples herramientas operen de forma continua, y las herramientas son intercambiables entre módulos. Por lo tanto, una máquina maneja el corte, el hendido, el ranurado y el trazado. Con un grosor máximo de corte de 50 mm, la máquina es compatible con cartón corrugado, cartón gris, cartulina, espuma fina, cuero y otros materiales en láminas, satisfaciendo las necesidades diarias de fabricación de muestras.

Embalaje y envío

El sistema de ajuste automático de herramientas incorporado permite el ajuste automático con un solo toque y la compensación de longitud después de un cambio de herramienta, sin necesidad de calibración manual. Esto garantiza un cambio rápido con alta precisión. El sistema de transmisión de alta precisión impulsado por servo ofrece una precisión de corte de hasta ±0.05 mm y produce bordes limpios y sin rebabas.

Puede importar directamente archivos CAD, AI o DXF y generar trayectorias de corte con un solo clic, lo que permite a la máquina cortar cualquier forma compleja con una curva de aprendizaje nula.

Embalaje y envío

Los componentes clave están protegidos contra el polvo y los escombros, lo que resulta en bajas tasas de fallos y un mantenimiento rutinario sencillo. Además, el bajo consumo de energía garantiza una operación respetuosa con el medio ambiente y rentable. La optimización inteligente de trayectorias permite un procesamiento rápido, acortando el ciclo de fabricación de muestras y permitiendo una respuesta rápida a las solicitudes de muestras de los clientes.

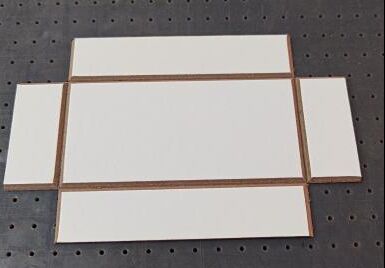

1.Ranurado (Ranura en V/U)

Ranurado en V/U conmutable, formación en un solo paso para materiales rígidos y blandos.

2.Corte de medio troquel

Corte de medio troquel, corta solo la capa superior para facilitar el desgarro y las piezas de conexión.

3.Hendido

Hendido uniforme, sin grietas ni arrugas al doblar.

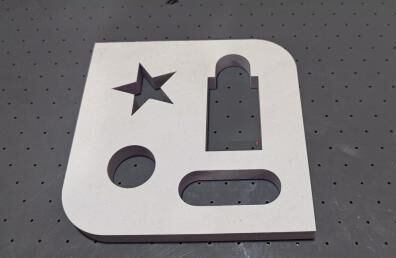

4.Corte de troquel completo

No se requiere troquel, corte preciso a través de toda la pieza, adecuado para muestreo de lotes pequeños. Corte de alta precisión sin arrugas en papel fino y sin estallido de bordes en papel grueso.

5.Corte de EVA

Cortador especial antiadherente, corte de EVA suave y limpio.

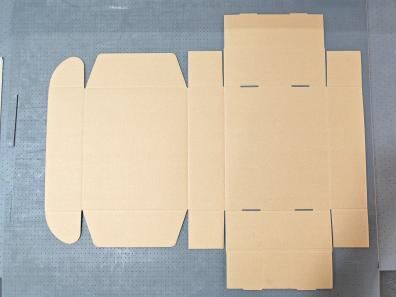

6.Corte de cartón corrugado

Corte, hendido y ranurado integrados para una reproducción precisa de las estructuras de cartón.

7.Corte de etiquetas adhesivas

Corte de troquel con profundidad controlada con precisión que corta solo el papel frontal y la capa adhesiva, dejando el soporte intacto.

8.Corte de espuma

Capaz de cortar con alta precisión formas de contorno complejas, adecuado para el procesamiento de varios insertos de embalaje. Especificaciones técnicas

Introducción

Herramienta de ranurado de cartón gris

Diseñada específicamente para ranurar cartón gris. Ángulo ajustable: 0°~135° libremente ajustable.

Cuchilla oscilante eléctrica de alta frecuencia

Motor Maxon de alta frecuencia incorporado, velocidad de hasta 18.000 RPM, equipado con hoja de acero de tungsteno especialmente endurecida. Corta fácilmente varios materiales duros y gruesos (por ejemplo, cartón corrugado, cartón de nido de abeja, tablero KT, tablero de espuma de PVC) con alta velocidad, bordes lisos y limpios.

Herramienta de cuchilla de arrastre

Adecuado para materiales con un grosor ≤5 mm. Velocidad de corte más rápida en comparación con la cuchilla oscilante.

Juego de ruedas de hendido

Embalaje y envío

Pluma trazadora

Un bolígrafo neutro y un bolígrafo de base oleosa. Se utiliza para dibujar en materiales de papel/cartón y para la depuración de precisión de la máquina.

Puerto de transmisión Ethernet

Sistema de registro de cámara

Controlador de circuito integrado

Sistema de registro de cámara

Protección de seguridad

Embalaje y envío

Placa de aluminio de nido de abeja de grado aeronáutico + mesa de trabajo de PVC poroso

Embalaje y envío

Pantalla táctil

Ajuste fino digital y almacenamiento de preajustes para la profundidad y presión del cuchillo a través de la pantalla táctil. Configure varios parámetros de corte para un control conveniente de la máquina.

Módulo de bomba de aire

Potente módulo de bomba de aire de vacío sujeta firmemente el material en la mesa de trabajo, lo que permite el procesamiento de productos personalizados a través del sistema de control de movimiento.

Módulo de posicionamiento láser

El módulo de posicionamiento de doble cursor permite el corte rápido y preciso de materiales impresos mediante posicionamiento manual de dos puntos.

Detección de mesa de trabajo

Detección automática de datos de planitud de la mesa de trabajo a través del módulo de detección de mesa de trabajo. Retroalimentación al centro de control para la compensación de precisión de la plataforma, logrando una planitud constante.

2. Configuración estándar

Imagen

Introducción

Herramienta de ranurado de cartón gris

Diseñada específicamente para ranurar cartón gris. Ángulo ajustable: 0°~135° libremente ajustable.

Herramienta de ranurado de cartulina

Diseñada para ranurar cartulina. Autoajustable a la mesa de trabajo, con diseño anti-penetración. Logra fácilmente un ranurado de alta precisión para cartulina.

Herramienta de ranurado V-CUT

Soporta el ranurado de tableros de nido de abeja, tableros KT y muchos otros materiales, con un ángulo ajustable de 0°~120°

Herramienta de ranurado para marcos de fotos

Ranurado fijo de 90°, específicamente para marcos de fotos, placas flexibles, tableros absorbentes de sonido, etc. para ranurado en ángulo de 90°.Herramienta de corte de beso

Diseñada para corte de beso (penetración parcial) de materiales autoadhesivos, películas retroiluminadas publicitarias, etc. Cuando se utiliza con un sistema de registro de cámara de precisión, se pueden cortar fácilmente formas complejas e irregulares.

Herramienta de vibración de 2 mm

Herramienta de corte por vibración para espuma con carrera de vibración de 2 mm, especialmente diseñada para cortar materiales de espuma de hasta 50 mm de grosor, como espuma de perla EPE, espuma EVA, esponja, etc.

Sistema de registro de cámara

Corte rápido y preciso de materiales impresos a través del sistema de registro de cámara. El módulo integrado de clasificación de tareas QR permite la configuración automatizada de trabajos para la producción de lotes pequeños de diferentes lotes de productos.

Mesa de operación separada

Una mesa de operación independiente para la colocación conveniente de una computadora.

Embalaje y envío

Perfil de la empresa

Fundada en 2001 y con sede en la ciudad de Dongguan, provincia de Guangdong, LiShunyuan opera desde un taller moderno estandarizado de 20.000 metros cuadrados. Después de 18 años de desarrollo constante, la empresa ha establecido redes integrales de ventas y servicio postventa en toda China, con productos exportados a más de 40 países en Europa, América, Sudeste Asiático, América del Sur, Medio Oriente y África.
