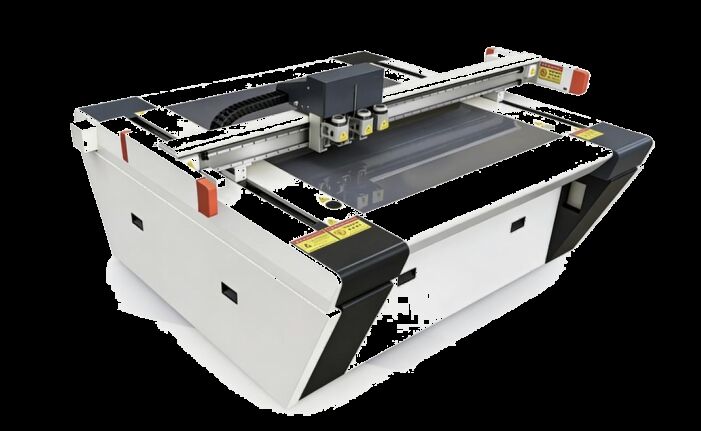

LY-RK03-1113 Máquina de corte de materiales flexibles no metálicos sin matrices (máquina de toma de muestras)
LY-RK03-1113 es una máquina de corte de materiales flexibles no metálicos diseñada específicamente para la fabricación de muestras y la producción personalizada de pequeños lotes en la industria del embalaje.Es compatible con una amplia gama de materiales incluyendo tablero gris, cartón, cartón corrugado y EVA, con un grosor máximo de corte de 50 mm y una precisión de trabajo de ± 0,05 mm. La velocidad de producción alcanza hasta 1500 mm/s,satisfacer plenamente las necesidades del mercado de envases de hoy, diversificado y de rápida transformación. Adecuado para la fabricación de muestras de cajas de embalaje y papel, así como para la producción de pequeños lotes.
Esta máquina adopta un sistema de control servo de alta gama y no requiere molde de corte a presión. El diseño multifunción integra los procesos de corte, pliegue, ranura y medio corte en una máquina.Tres cabezas de trabajo accionadas de forma independiente permiten el funcionamiento continuo de múltiples herramientas, con módulos de herramientas intercambiables, que permiten que una máquina maneje varias aplicaciones sin recalibración manual.
El sistema de ajuste automático de herramientas incorporado admite la calibración con un toque y la compensación de longitud después del cambio de herramienta, lo que garantiza un cambio rápido y una alta precisión.El sistema de transmisión servo-conducido de alta precisión ofrece, con bordes libres de burr con precisión de posicionamiento de hasta ± 0,05 mm. La optimización inteligente del camino permite un procesamiento rápido,acortar el ciclo de toma de muestras y permitir una respuesta rápida a las solicitudes de muestras de los clientesLos componentes clave están protegidos contra el polvo, lo que resulta en bajas tasas de fallos y un mantenimiento de rutina sencillo.
Características clave
- Diseñado específicamente para la fabricación de muestras y la producción personalizada de pequeños lotes en la industria del embalaje y la impresión.
- Esta máquina cuenta con un sistema de control servo de alta gama y no requiere molde de corte por die.
-
Es compatible con una amplia gama de materiales, incluyendo cartón gris, cartón, cartón ondulado, EVA, y más.
-
El diseño multifunción integra el corte, el pliegue, la ranura, el medio corte, lo que hace que una máquina sea adecuada para múltiples aplicaciones.y también apoya la producción de pequeños lotes.
Características
|
|
El marco de acero integrado está soldado con acero espesado de alto contenido de carbono, lo que garantiza la ausencia de deformación o vibración durante el funcionamiento a alta velocidad a largo plazo.garantizar la precisión de corte y la longevidad de la máquina.
|
|
|
Sistema de aspiración incorporado que activa de forma inteligente las zonas de vacío en función del tamaño del material, proporcionando un agarre más fuerte y uniforme y mejorando significativamente la planitud de la hoja.Previene la elevación y el desplazamiento del borde, y es adecuado tanto para tablas delgadas como gruesas.
|
|
|
Tres cabezas de trabajo accionadas independientemente permiten que múltiples herramientas funcionen continuamente, y las herramientas son intercambiables entre módulos.Con un grosor máximo de corte de 50 mm, la máquina es compatible con cartón ondulado, cartón gris, cartón, espuma fina, cuero y otros materiales de chapa, satisfaciendo las necesidades diarias de toma de muestras.
|
|
|
El sistema de ajuste automático de herramientas incorporado permite el ajuste automático y la compensación de longitud con un toque después de un cambio de herramienta, sin necesidad de calibración manual.Esto garantiza un cambio rápido con alta precisiónEl sistema de transmisión servoconducido de alta precisión ofrece una precisión de corte de hasta ± 0,05 mm y produce bordes limpios y libres de hendiduras.
|
|
|
Puede importar directamente archivos CAD, AI o DXF y generar rutas de corte con un solo clic, lo que permite a la máquina cortar cualquier forma compleja con curva de aprendizaje cero.
|
|
|
Los componentes clave están protegidos contra el polvo y los desechos, lo que resulta en bajas tasas de fallas y un mantenimiento de rutina simple.bajo consumo de energía garantiza un funcionamiento respetuoso con el medio ambiente y rentableLa optimización inteligente de la ruta permite un procesamiento rápido, acortando el ciclo de fabricación de muestras y permitiendo una respuesta rápida a las solicitudes de muestras del cliente.
|
Ejemplos de funciones
|
|

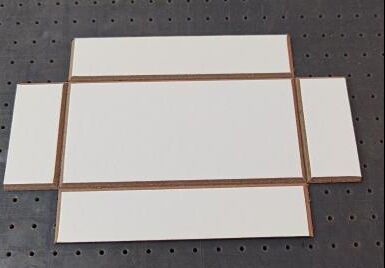

1.Grooving (V/U-Groove)
Las ranuras V/U son conmutables y se forman en un solo paso para materiales rígidos y blandos.
|
|
|
2.Corte a medias
Corte a presión a medio corte, corta la capa superior solo para piezas fáciles de desgarrar y conectar.
|
|
|
3- Está creciendo.
Plegado uniforme, sin grietas ni arrugas al doblarse.
|
|
|

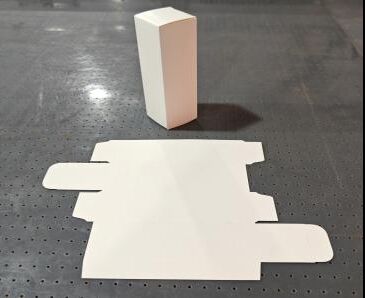

4.Todo el corte a presión
No se requiere molde, corte completo preciso, traje para muestreo de pequeños lotes.
|
|
|
5.EVA Cortado
Cortador especial antiadherente, corte EVA suave y limpio.
|
|
|
6.Corte de tablas onduladas
Corte integrado, pliegues y ranuras para reproducción precisa de estructuras de cartón.
|
|
|
7.Corte de etiquetas adhesivas
Corte a presión de profundidad controlada con precisión que corta solo el papel de cara y la capa adhesiva, dejando intacto el revestimiento.
|
|
|

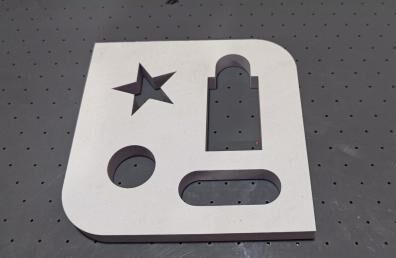

8.Corte de espuma
Capas de corte de alta precisión de formas de contorno complejas, con traje para el procesamiento de insertos de diversos envases.
|
Especificaciones técnicas
|
Velocidad de trabajo máxima
|
Se aplicarán las siguientes medidas:
|
|
Velocidad de corte máxima
|
Se aplicarán las siguientes medidas:
|
|
Precisión de trabajo
|
± 0,05 mm
|
|
espesor de la pieza de trabajo
|
50 mm
|
|
Tamaño de trabajo efectivo
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
Fuente de alimentación
|
380V ± 10%
|
|
Potencia total
|
5.5KW
|
|
Dimensión de la máquina
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
Selección de la lista de verificación de configuración
1Configuración estándar
|
Imagen
|
Nombre
|
Introducción
|
|
|
Sistema de control de movimiento
|
Sistema de control de movimiento de alta velocidad de 6 ejes de alta gama: propiedad intelectual patentada, movimiento preciso de la cabeza de corte, movimiento de curva suave.
|
|
|
Cuchillo oscilante eléctrico de alta frecuencia
|
Motor Maxon de alta frecuencia incorporado, velocidad de hasta 18.000 RPM, equipado con hoja de acero de tungsteno especialmente endurecida.cartón de panal, KT board, PVC foam board) con velocidad rápida, bordes lisos y limpios.
|
|
|
Herramienta del cuchillo
|
Apto para materiales con un grosor ≤ 5 mm. Velocidad de corte más rápida en comparación con el cuchillo oscilante.
|
|
|
Conjunto de ruedas de flexión
|
Cuatro ruedas de pliegues de diferentes anchos disponibles. Crea pliegues perfectos en varios cartones ondulados y cartón. Rueda de pliegues de PVC opcional para pliegues de PVC.
|
|
|
Plotter Pen
|
Una pluma neutral y una pluma a base de aceite, utilizada para dibujar en materiales de papel y cartón y para depuración de precisión de la máquina.
|
|
|
Puerto de transmisión Ethernet
|
Transmisión de datos flexible y estable, ampliabilidad de la automatización fuerte, soporta actualización y mantenimiento remoto, y permite el control de la máquina y la llamada de archivos dentro de una red local.
|
|
|
Control de circuito integrado
|
Controlador de circuito integrado de alto rendimiento (no es una tarjeta de conexión de la placa base de la computadora). Puede conectarse a cualquier computadora ordinaria (incluidas las computadoras portátiles)Si la computadora falla, se puede sustituir fácilmente por un ordenador ordinario para operar la máquina.
|
|
|
Protección de la seguridad
|
Diseño simple y elegante de seguridad anti-colisión, dispositivo de cortina de luz infrarroja incorporado con respuesta sensible, que garantiza la seguridad del operador y el funcionamiento confiable de la máquina.
|
|
|
Placa de aluminio de panal de miel de grado de aviación + mesa de trabajo de PVC poroso
|
Primer uso en la industria de placa de aluminio de panal de abeja de grado de aviación: resistente, resistente a las condiciones climáticas, de alta planitud, no se deforma fácilmente bajo una carga pesada.Circulación de aire suave a través de la estructura interna del panal. succión de vacío de zona opcional fuerte flujo de aire y alta fuerza de retención. mesa de trabajo de PVC porosa da mejores resultados de arrugamiento.
|
|
|
Pantalla táctil
|
Ajuste fino digital y almacenamiento preestablecido para la profundidad y la presión del cuchillo a través de la pantalla táctil.
|
|
|
Módulo de la bomba de aire
|
El potente módulo de bomba de aire al vacío mantiene el material firmemente sobre la mesa de trabajo, lo que permite el procesamiento personalizado del producto a través del sistema de control de movimiento.
|
|
|
Módulo de posicionamiento láser
|
El módulo de posicionamiento de doble cursor permite un corte rápido y preciso de materiales impresos mediante el posicionamiento manual en dos puntos.
|
|
|
Detección de la mesa de trabajo
|
Detección automática de los datos de planitud de la mesa de trabajo a través del módulo de detección de la mesa de trabajo.
|
2Configuración estándar机械选配表 (Selección de máquinas y componentes)
|
Imagen
|
Nombre
|
Introducción
|
|
|
Herramienta de ranura de tablero gris
|
Específicamente diseñado para ranuras de tablero gris, ajustable en múltiples ángulos: 0°~135° ajustable libremente.
|
|
|
Herramienta de ranura de cartón
|
Diseñado para ranuras de cartón, autoadaptable a la mesa de trabajo, con diseño antipenetración, logra fácilmente ranuras de alta precisión para cartón.
|
|
|
Herramienta de ranura V-CUT
|
El SUpports ranuras para tablero de panal de miel, tablero KT y muchos otros materiales, con ángulo ajustable 0°~120°
|
|
|
Herramienta de ranura para el marco de imagen
|
Las ranuras fijas de 90°, especialmente para marcos de cuadros, placas flexibles, placas de absorción de sonido, etc., para ranuras de ángulo de 90°.
|
|
|
Herramienta de corte de beso
|
Diseñados para el corte de beso (penetración parcial) de materiales autoadhesivos, películas publicitarias retroiluminadas, etc. Cuando se utilizan con un sistema de registro de cámara de precisión,Las formas irregulares complejas se pueden cortar fácilmente.
|
|
|
Herramienta de vibración de 5 mm
|
Herramienta de corte por vibración de espuma con carrera de vibración de 2 mm, especialmente diseñada para cortar materiales de espuma de hasta 50 mm de espesor, como espuma de perlas EPE, espuma EVA, esponja, etc.
|
|
|
Sistema de registro de cámaras
|
Corte rápido y preciso de materiales impresos mediante el sistema de registro de la cámara.El módulo integrado de clasificación de tareas QR permite la configuración automática de trabajos para la producción de lotes pequeños de diferentes lotes de productos.
|
|
|
Cuadro de operación separado
|
Una mesa de operación independiente para una ubicación conveniente de una computadora.
|
Embalaje y envío
Perfil de la empresa
Fundada en 2001 y con sede en la ciudad de Dongguan, provincia de Guangdong, LiShunyuan opera desde un taller estandarizado moderno de 20.000 metros cuadrados.La empresa ha establecido redes integrales de ventas y servicio postventa en toda China., con productos exportados a más de 40 países de Europa, América, Asia Sudoriental, América del Sur, Oriente Medio y África.
La innovación es la principal fuerza competitiva de LiShunyuan. La compañía posee derechos de propiedad intelectual independientes para su cartera de productos,con un contenido de aluminio superior a 10%, pero no superior a 50%Estas soluciones de equipos se aplican ampliamente en la producción de cajas de regalos premium, envases para teléfonos móviles, cajas de cosméticos, cajas de vino y licores y otros envases boutique de alta gama.
Manteniendo la filosofía de desarrollo de "Cliente primero, sirve al mundo" y adhiriéndose a la estrategia de "Luchar por la perfección, forjar nuevos caminos", LiShunyuan está comprometido con la I + D de alto rendimiento,productos de alta eficiencia para la industria del embalaje, impulsando el avance de la automatización inteligente.
Nuestros servicios y fortalezas
Ofrecemos maquinaria competitiva en la industria, control de calidad profesional y servicio integral al cliente.desarrollo de maquinaria a medidaOfrecemos la máxima eficiencia de producción, precisión exacta y calidad premium consistente para envases boutique,alineado con los requisitos únicos de cada cliente.
Certificaciones
Taller de fabricación
Exposiciones de la industria
Compromiso con el servicio postventa de calidad
- Servicio de 1 hora:Respondemos a las solicitudes de servicio dentro de una hora con recomendaciones de soluciones
- Servicio de 12 horas:La oficina de GM maneja las quejas de los clientes directamente y responde dentro de las 12 horas con soluciones
- Llegar en 24 horas laborales:Los equipos de mantenimiento llegan en 24 horas laborales para los clientes dentro de un radio de 500 km de los puntos de servicio
- Seguimiento mensual:Las visitas regulares a los clientes garantizan la satisfacción y el apoyo continuos
- Servicio de Preventa:Programas integrales de formación con ingenieros profesionales antes de la entrega
- Servicios de venta:Instalación, depuración y una semana de formación gratuita a la llegada de la máquina
- Servicio postventa:Archivos completos del cliente, seguimiento regular del rendimiento, actualizaciones de software/hardware y soporte integral de repuestos
