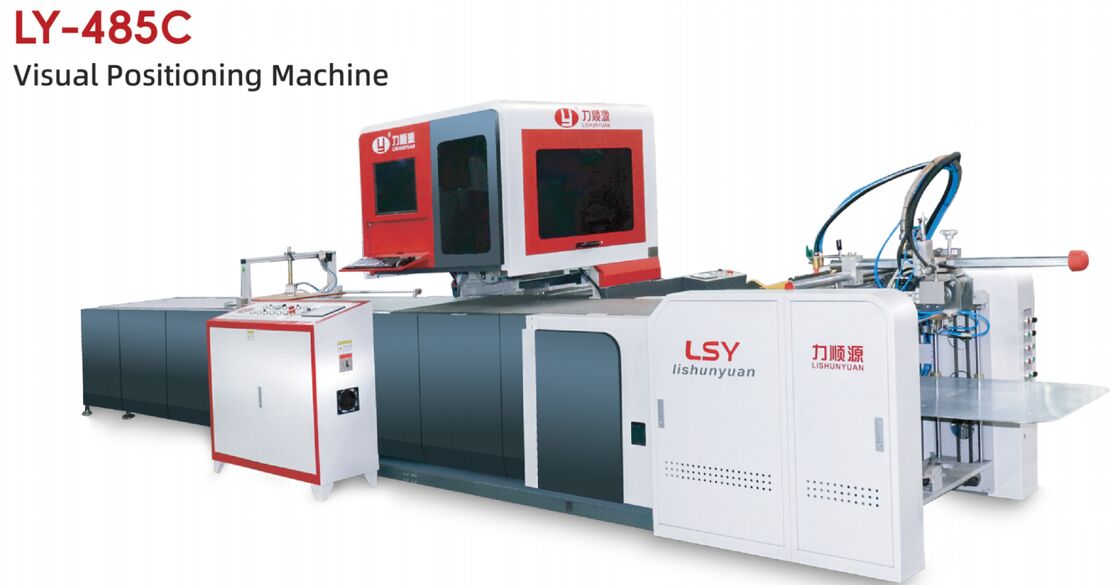

Máquina de Posicionamiento Visual para el Posicionamiento de la Caja de Regalo Premium

alta precisión

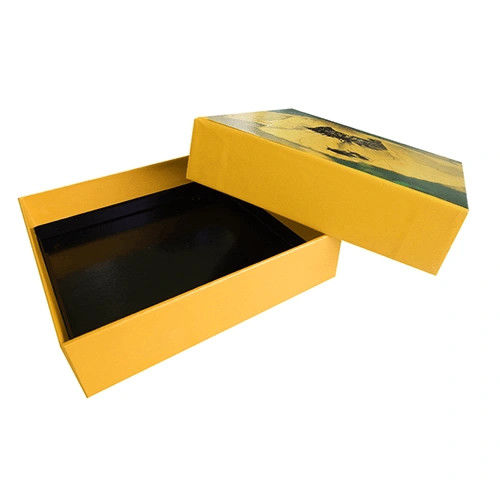

Una serie de productos LY-485, Las partes de alimentación Feida, encolado y cinta transportadora utilizan servomotor independiente. La parte de posicionamiento adopta un brazo robótico YAMAHA y una cámara para posicionar visualmente la caja interior, lo que puede lograr alta precisión en cajas rígidas, cajas tipo libro, cajas tipo cajón y cajas de formas irregulares. Es adecuado para una variedad de cajas de regalo de alta calidad que necesitan encolado, como cajas de teléfono, cajas de cosméticos, cajas de joyería, cajas de relojes, cajas de vino, cajas de cigarrillos, etc.

1. Adopta un sistema de alimentación de papel automático de alta velocidad, controlado neumáticamente, y su estructura es simple y razonable.

2. El nuevo rascador de cobre diseñado coopera más estrechamente con la goma, evitando eficazmente que el papel se enrolle, y el rascador de cobre es más duradero.

3. El sistema de alimentación y posicionamiento de papel adopta un dispositivo de control fotoeléctrico importado de alta precisión para hacer que la ubicación del papel y el cartón sea más precisa.

4. Adopta control PLC, operación simple, los problemas se muestran directamente en la HMI, lo que ayuda al operador a resolver el problema fácilmente.

Alimentador

1. Control del alimentador por servomotor
2. Función de vuelco de alimentación de papel
3. Válvulas de control de vacío neumáticas de gran diámetro
4. El rodillo de presión de goma para la alimentación de papel
5. Plataforma antiestática para papel
6. La función de elevación automática para la pila de alimentación
7. Parada automática de la pila de alimentación cuando el papel superior está en posición Control del alimentador por servomotor

Posicionamiento

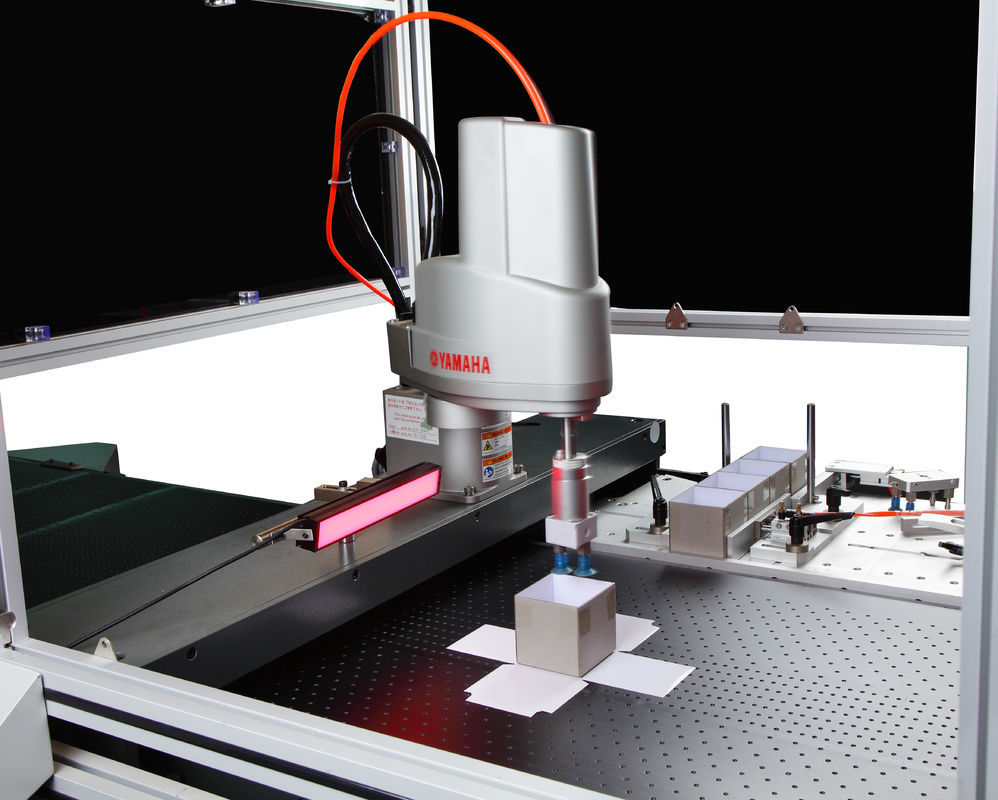

1. Brazo robótico YAMAHA SCARA (Selective Compliance) para colocar la caja de cartón gris

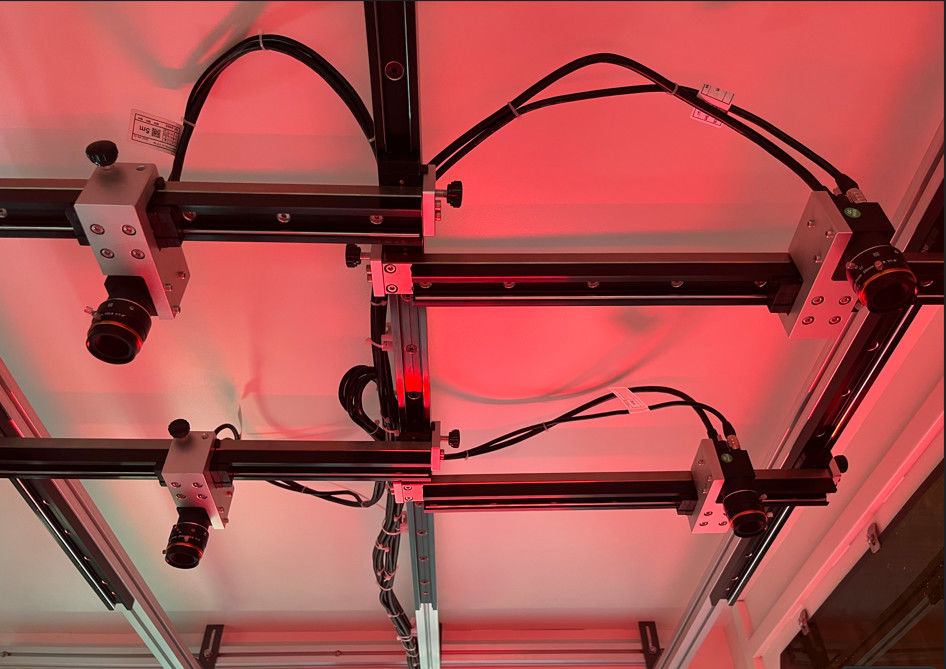

2. Cámara Balser alemana con lente Kowa japonesa en sistema de seguimiento de 10 millones de píxeles

3. Cámara doble con carrete XY para posicionamiento.

Características del producto:

Uso de dos cámaras industriales de cinco megapíxeles y brazo robótico YAMAHA para posicionamiento, alta precisión de posicionamiento (±0.1 mm).

Alta tasa de producción, velocidad de producción de cajas rígidas de hasta 25-35 unidades/min; velocidad de fabricación de cajas y productos montados de hasta 20-30 unidades/min.
Uso de un sistema de control hombre-máquina independiente, tiempo de transferencia de máquina corto, cambio de versión rápido.
Alimentación estable, no succiona hojas dobles fácilmente, reduce la tasa de rechazo del producto.

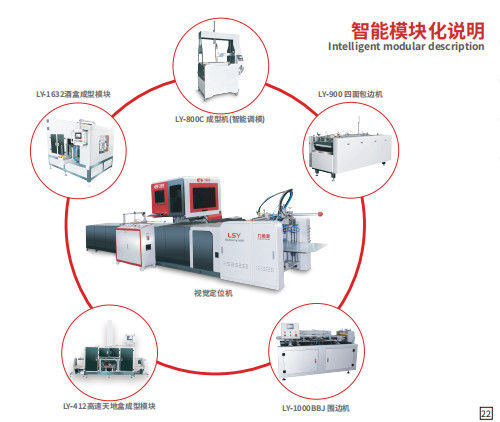

Módulo independiente de encolado y posicionamiento, se puede combinar opcionalmente con máquina de pegado de esquinas, máquina de fabricación de cajas de tablero de empalme, máquina neumática y máquina de fabricación de cajas, etc. para producir cajas de fabricación de cajas, montadas, cajas rígidas y ventanas abiertas. Es fuerte y extensible para productos futuros.

Especificación
