Posicionamiento visual automático de cuatro lados de la máquina de fabricación de cubiertas duras 380V

Máquina automática para hacer cajas de cuatro lados, máquina para hacer cubiertas 380V

Máquina de posicionamiento visual en el embalaje

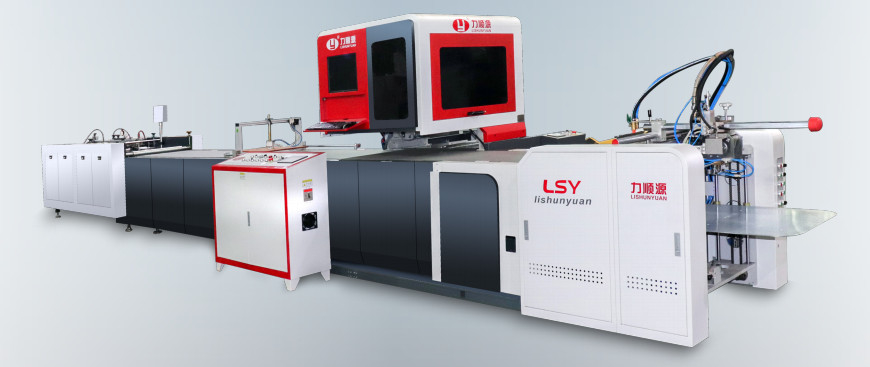

LY-485C-PK Máquina de fabricación de estuche totalmente automática, es una combinación de posicionamiento visual, cuatro lados que cubren módulos. Es adecuado para hacer todo tipo de estuche estilo libro, (como cajas de teléfonos móviles,En el caso de los productos de uso doméstico, los productos de uso doméstico incluyen:

Características del producto:

• Utilizando dos cámaras industriales con cinco mega píxeles y un brazo robótico YAMAHA para posicionar, con una alta precisión de posicionamiento (± 0,1 mm).
• ■ Alta velocidad de producción, con una velocidad de fabricación y montaje de cajas de 20-30pcs/min. Utilizando un sistema de control hombre-máquina independiente, el tiempo de transferencia de la máquina es corto, la versión de transferencia rápida.
• Utilizando un sistema de control automático independiente, el tiempo para el ajuste de la máquina es corto y el molde cambia rápidamente.
• El módulo del mainframe se puede ajustar a la caja rígida de posición, precisión de posicionamiento dentro de ± 0,1 mm, velocidad 20-30pcs/min, puede combinarse opcionalmente con la máquina de pegado de esquina,máquina de hacer caja de cartón de empalme o máquina neumática y puede ampliarse para producir diferentes tipos de productos en el futuro.

Consta de las siguientes secciones:

Control del alimentador por servomotor
2Función de inversión de papel de entrada
3. válvulas neumáticas de control de vacío de gran diámetro
4. El rodillo de presión de goma para el papel de alimentación
5Plataforma antiestática para papel
6. La función de elevación automática para la pila de alimentación
7. Estacionamiento automático de la pila de alimentación cuando el papel superior está en posición Control del alimentador por servomotor

Posicionamiento

1. SCARA (Selective Compliance YAMAHA Robot Arm) para detectar la caja de cartón gris

2. Alemania Balser cámara con Japón Kowa Lens en 10 millones de píxeles sistema de seguimiento

3- Cámara doble con bobina XY para el posicionamiento.

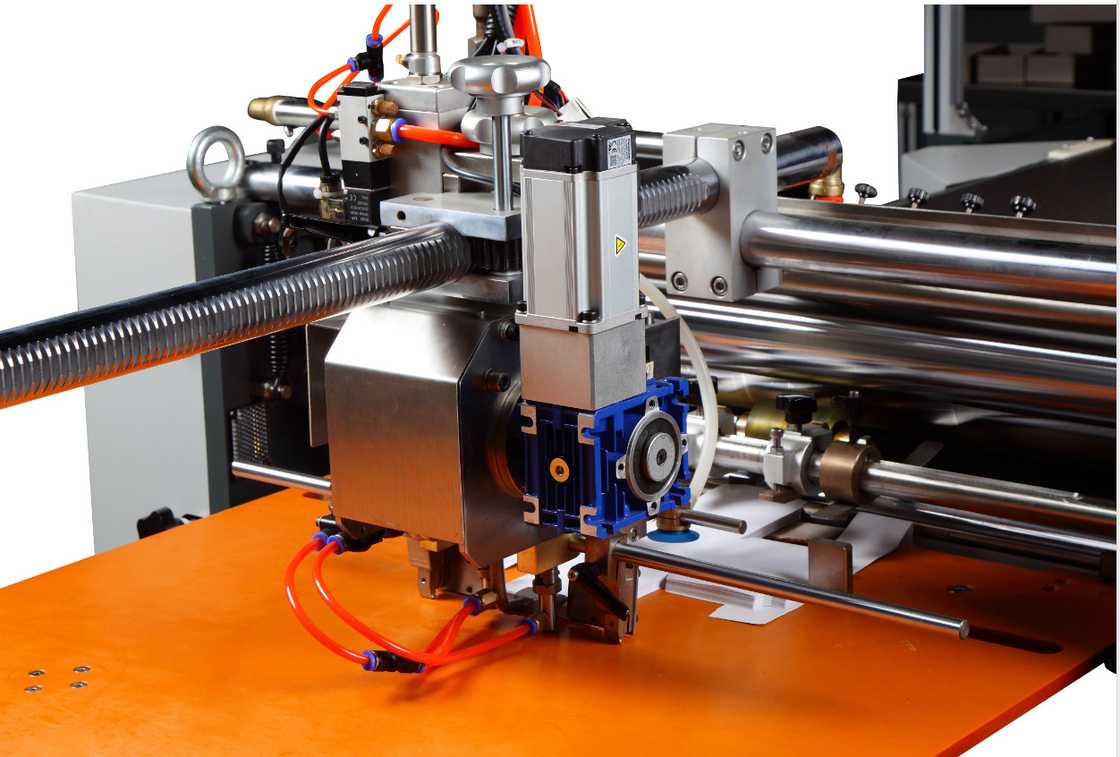

Formación de piezas y prensado de burbujas

1Configuración automática por servos.

2- Aumento de la producción de envoltorios dobles

3Sistema de conducción virtual de cámara

4Dispositivo de alarma para colisiones

5. Levante la caja sosteniendo el lado de la caja

6. Resistente a los arañazos para el papel

7Dispositivo de presión en el lado inferior

Sistema de control eléctrico

1Control automático por servos con estabilidad.

2.Transferir el molde rápido, ajustar rápidamente la máquina.
